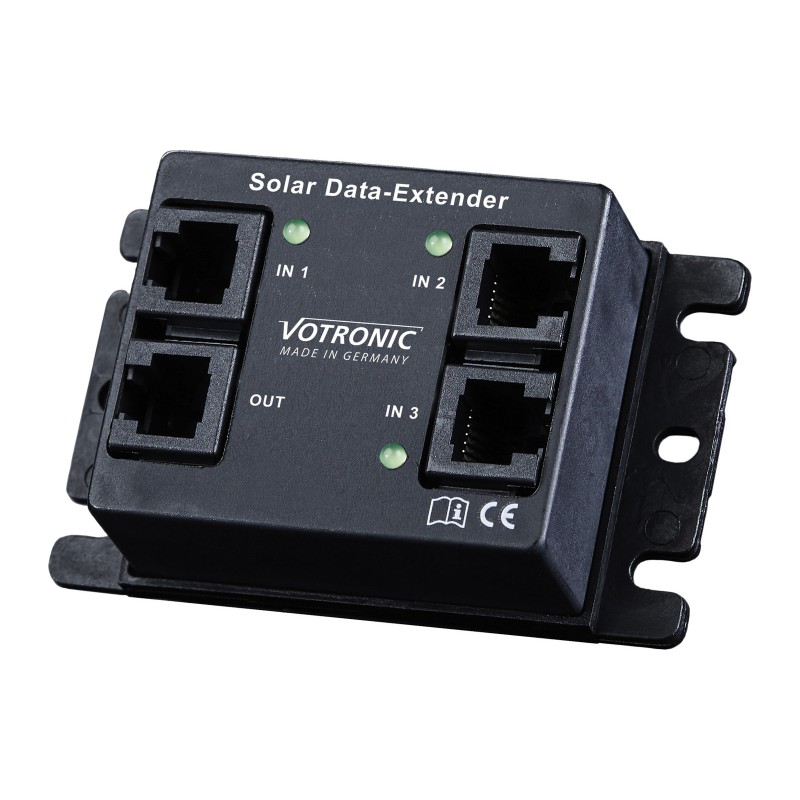

Esterno solare 3n1 Votronic

I dati solari Extender combina i dati da un massimo di tre controller solari in modo che possano essere visualizzati su uno schermo.È ancora possibile utilizzare il solito display LCD.Supporta i seguenti dispositivi

• Regolatore di carica solare in tecnologia SR e MPP (basato sul numero di serie 14Vxxxxxxxx)
• Caricabatteria di tipo VBCS Triple
• LCD Solar Computer S (dal numero di serie 15V40.xxxxx)
• Controllo della carica LCD S
• Serie VPC con funzione solare
• Connettore Bluetooth S-BC

Installazione e connessione

I dati solari Esterno può essere riattrezzato in qualsiasi momento.Ha tre voci separate (IN1, IN2, IN3).I segnali vengono combinati e resi disponibili attraverso l'output (OUT).Lì è possibile collegare uno schermo solare (ad esempio LCD Solar Computer S).
Collegamento tra il regolatore di carica solare Votronic e lo schermo solare (ad esempio LCD Solar Computer S) utilizzando il cavo modulare incluso nel volume di alimentazione.La connessione IN1 deve essere sempre collegata, in quanto è dove viene prodotto il feed del dispositivo.

dettagli

• Tensione nominale (alimentazione tramite dispositivi collegati) [V]: 12 e 24
• Gamma di tensione di esercizio [V]: 8 - 32
• Consumo attuale in attesa, tipico [mA]0,7
• Consumo corrente attivo, tipico [mA]: 10
• Condizioni ambientali, umidità: massimo 95 % di umidità ambientale, senza condensa

Ambito di consegna
3 6 cavi di controllo del palo, 0,5 m di lunghezza, manuale di istruzioni
